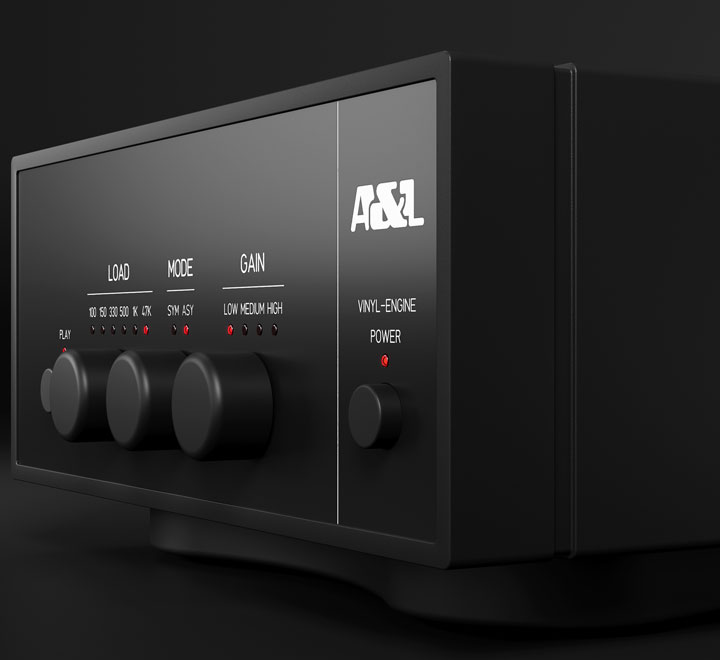

Vinyl-Engine
Die Vinyl-Engine ist ein modularer, rauscharmer Phonovorverstärker in zweistufigem Schaltungsdesign. Neben Cinch-Eingängen bietet sie einen 5-poligen XLR-Eingang für die störungsfreie Übertragung des Phonosignals. Ein rauscharmer Instrumentationsverstärker ermöglicht symmetrischen oder asymmetrischen Betrieb, besonders vorteilhaft für MC-Tonabnehmer.
Die Verstärkung lässt sich in vier Stufen anpassen, während eine passive RIAA-Entzerrung mit hochwertigen Vishay-Kondensatoren für präzise Signalverarbeitung sorgt. Drei Phono-Eingangsmodule stehen zur Auswahl: PM1 als Standardmodul für MM- und MC-Tonabnehmer, PM2 mit zusätzlichem Lundahl-Übertrager (1:13) ausschließlich für MC-Tonabnehmer und PM3 mit festen Verstärkungs- und Impedanzwerten für spezielle Anforderungen. Die hochwertige Stromversorgung nutzt einen effektiven Netzfilter zur Störungsminimierung, ein verschleißfreies Solid-State-Relais und eine 12V-Trigger-Logik zur Fernsteuerung. Kanalgetrennte Filterstufen gewährleisten maximale Signalreinheit, während ein Watchdog die Spannungen überwacht.
Alle Signalwege und Konfigurationen werden über gasdichte vergoldete Relais geschaltet, um langfristige Stabilität zu sichern. Mit erstklassigen Bauteilen und präziser Schaltungstechnik erfüllt die Vinyl-Engine höchste audiophile Ansprüche.
| PM1 Gain | 40 / 50 / 56 / 60 dB |
| PM1 Input Resistances | 100 / 150 / 330 / 500 / 1kΩ / 47kΩ |
| PM1 Modes | Symmetric or Asymmetric Input |
| Input Capacitance | 50 pF |
| Frequency Response / RIAA Accuracy | ±0.1 dB (50 Hz … 20 kHz) / ±0.2 dB (20 Hz … 20 kHz) -1 dB (15 Hz … 70k Hz) / -3 dB (7 Hz … > 100 kHz) Signal to Noise Ratio (SNR) 95 dB(A) / 89 dB unweighted (20 Hz … 20 kHz) @ MM (Gain 40 dB, 1 VRMS Output) 89 dB(A) / 82 dB unweighted (20 Hz … 20 kHz) @ MM (Gain 40 dB, 5 mVRMS Input) 70 dB(A) / 63 dB unweighted (20 Hz … 20 kHz) @ MC (Gain 60 dB, 500 μVRMS Input) |
| Total Harmonic Distortion (THD) Total Harmonic Distortion + Noise (THD+N) |
0.00035 % (THD) / 0.004 % (THD+N) @ MM (Gain 40 dB, 1 VRMS Output) 0.0005 % (THD) / 0.008 % (THD+N) @ MM (Gain 40 dB, 5 mVRMS Input) 0.004 % (THD) / 0.06 % (THD+N) @ MC (Gain 60 dB, 500 μVRMS Input) |
| Max Output Level | 18 dBV ≙ 8 VRMS (@ 1 kHz, THDMAX < 0.01 %) |
| Output Resistance | 50 Ω |
| Recommended Output Load Impedance | > 10 kΩ |
| Channel Crosstalk | > 96 dB (Gain 40dB) > 80 dB (Gain 60dB) |
| Channel Imbalance | < 0.1 dB |
| Trigger In / Out | 12 VNOM / 50 mAMAX (Output) 12 VNOM / 5 mA (Input), Input Range: 5 V … 18 V |
| Power Consumption | 4 WNOM / 6 WMAX / < 0.2 WSTANDBY |
| Mains Voltage | 230 V / 47 Hz … 63 Hz |
| Fuse | 1 AT (@ Power Inlet) / 160 mAT (@ Mainboard) |
| Operating conditions Temperature | +5°C to +35°C, Humidity: 5% to 85% (no condensation) |
| Dimensions | 200 x 97 x 360 mm³ (Housing without Knobs & Connectors) 200 x 97 x 395 mm³ (Dimensions above all) |
| Weight | 7.0 kg (net weight) |
